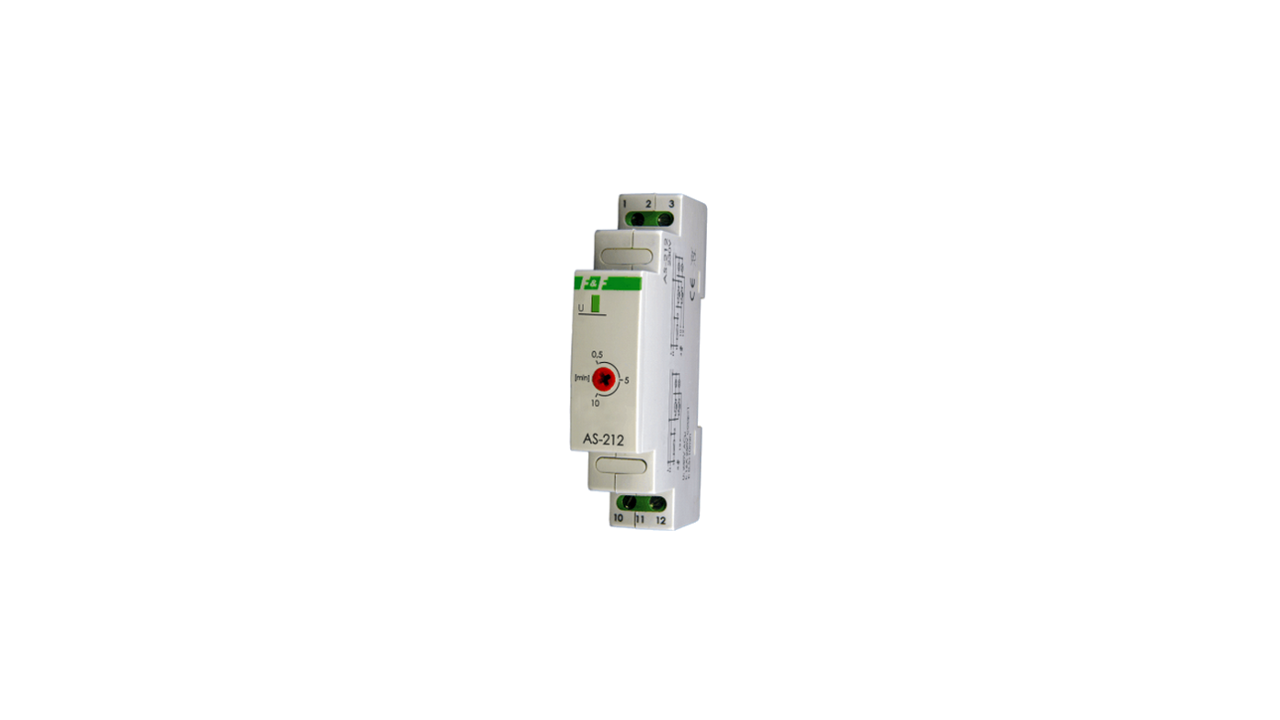

Automático escada 230V 16A 1módulo AS-212

O automático de escada AS-212 foi adaptado para funcionar com botões de pressão equipados com lâmpada de neon.

Aplicação

O automático de escada utiliza-se para manter ligada a iluminação de vãos de escada, corredores, ou qualquer outro sítio durante um tempo predefinido desligando automaticamente após esse tempo.

Funcionamento

Ao ser acionado o automático de escada atua a iluminação durante o tempo definido pelo potenciómetro (de 0,5min. até 10min.). Depois de terminado o tempo definido o temporizador vai desligar a iluminação automaticamente. Depois de desligada a iluminação, é possível voltar a ligar.

Atenção

AS-212 está adaptado para funcionar com botões de pressão equipados com lâmpada neon.

Diagrama

Esquema de 4 ligações.

Dados Técnicos

alimentação AS-212: 230V AC

corrente máxima: <16A

tempo regulável: 0,5÷10min

atraso de ligação: <1sec

ligação: terminais de parafuso 2,5mm²

consumo: 0,56W

temperatura de funcionamento: -25÷50°C

dimensões:1 módulo (18mm)

fixação: calha din TH-35 mm

Atenção

É possível a implementação de tensões de funcionamento diferentes das indicadas nos dados técnicos, nomeadamente, 12V, 24V, 48V e 110V AC/DC e outras.
